Co musi się zgrać, żeby wyrób z tworzywa przeszedł od koncepcji do stabilnej serii

W realiach produkcji B2B samo narysowanie detalu na ekranie komputera stanowi zaledwie ułamek sukcesu. O realnym rynkowym powodzeniu decyduje to, czy koncepcja wyrobu pozwoli na jego stabilne wykonanie w wielotysięcznej serii. Każdy wyprodukowany element musi zachować identyczne wymiary, pełną szczelność oraz założone właściwości użytkowe przez cały cykl życia danego projektu. Nawet najdrobniejszy błąd popełniony na początkowym etapie planowania narzędzi potrafi zniweczyć finansową opłacalność całego przedsięwzięcia. Skuteczne wdrożenie detalu do masowej produkcji wymaga rygorystycznego zgrania geometrii, właściwości fizycznych surowca oraz precyzyjnie kontrolowanego procesu przetwórstwa polimerów.

Decyzje koncepcyjne i przejście projektu w narzędzie

Na początkowym etapie prac inżynieryjnych zapadają kluczowe ustalenia dotyczące geometrii, funkcji oraz docelowych warunków pracy wyrobu. Konstruktorzy muszą uwzględnić specyficzne ograniczenia technologiczne procesu wtrysku lub rozdmuchu. Prawidłowa geometria wymaga zaplanowania możliwie równomiernej grubości ścianek w całym przekroju detalu. Pozwala to skutecznie uniknąć powstawania niepożądanych wciągów, naprężeń wewnętrznych oraz jam skurczowych podczas krzepnięcia stopionego tworzywa. Niezbędne jest również dobranie odpowiednich kątów pochylenia, aby umożliwić bezkolizyjne wypychanie gotowego elementu. Środowisko pracy części, obejmujące długotrwałe obciążenia mechaniczne czy stały kontakt z agresywną chemią gospodarczą, bezpośrednio determinuje wymagania wobec odporności materiału.

Fizyczne wykonanie stalowej formy wtryskowej wymaga rygorystycznego zdefiniowania tolerancji wymiarowych dla wszystkich współpracujących podzespołów. Tolerancje wykonawcze dla obrabianych form zazwyczaj mieszczą się w przedziale ±0,1 mm. Z kolei w przypadku gotowych części plastikowych standardowa zakładana odchyłka wynosi około ±0,5 mm. Przy zastosowaniu odpowiednich narzędzi frezarskich i zaostrzeniu reżimu technologicznego można zredukować tę wartość do poziomu ±0,125 mm. Niezwykle ważnym aspektem projektowania układu jest prawidłowe rozmieszczenie kanałów chłodzących. Wierci się je możliwie blisko powierzchni gniazda formującego. Średnice kanałów wynoszą zwykle od 6 do 20 mm, co zapewnia równomierne odprowadzanie ciepła i zauważalnie skraca czas stygnięcia wypraski. Mechaniczny układ wypychania musi działać w pełni płynnie i wywierać nacisk na najsztywniejsze strefy wyrobu, zapobiegając w ten sposób jego mikroodkształceniom.

Zgodność materiału, obróbki CNC i parametrów wtrysku

Właściwy dobór polimeru ma ogromny wpływ na ostateczny skurcz przetwórczy, uzyskaną szczelność oraz powtarzalność geometryczną w bardzo długich partiach towaru. Materiały termoplastyczne charakteryzują się specyficznym zachowaniem liniowym podczas stygnięcia. Narzędziowiec musi precyzyjnie przewidzieć procentowy skurcz i odpowiednio powiększyć wymiary gniazda formującego. Przemysłowe wytwarzanie artykułów z tworzyw sztucznych opiera się na idealnym zsynchronizowaniu wydajności parku maszynowego z parametrami reologicznymi wybranego tworzywa. Technologia wtrysku dominuje przy wyrobie precyzyjnych nakrętek i detali technicznych. Proces rozdmuchu służy natomiast do formowania pustych brył, takich jak butelki czy kanistry.

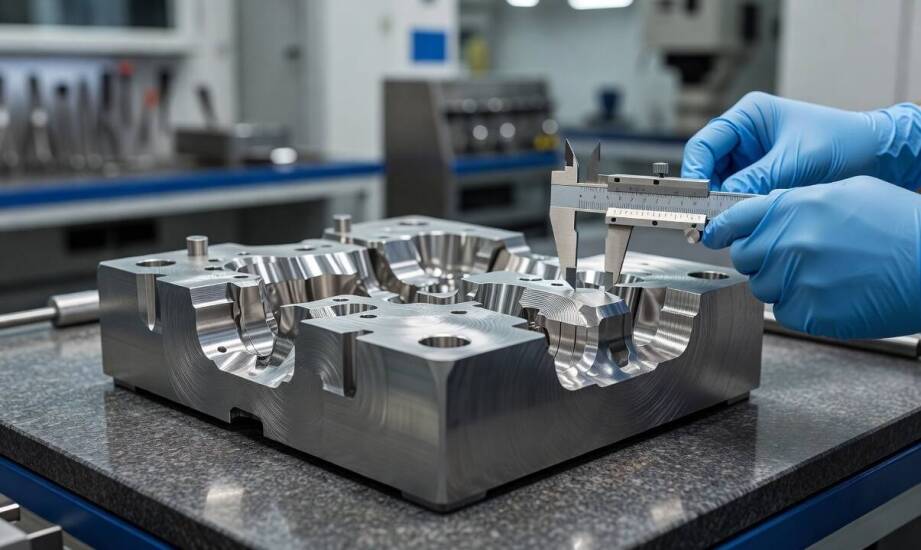

Zanim stalowy blok stanie się gotowym narzędziem, przechodzi przez skomplikowane cykle skrawania. Frezowanie CNC oraz obróbka elektroerozyjna EDM pozwalają uzyskać dokładność rzędu 0,005 mm. Taka mikrometryczna precyzja sprawia, że matryca i patryca są ze sobą doskonale spasowane, co skutecznie eliminuje ryzyko powstawania wypływek na krawędziach. Posiadanie własnego zaplecza narzędziowego wyróżnia najbardziej świadome podmioty przetwórcze na rynku. W takie rozwiązania sprzętowe od dawna inwestuje wielkopolskie przedsiębiorstwo TOPLAST Tomaszewscy, operujące w branży od przeszło pięćdziesięciu lat. Spółka jawna łączy precyzyjną obróbkę metali CNC z masową produkcją opakowań dla sektora motoryzacyjnego, spożywczego i chemicznego. Integracja budowy narzędzi z finalnym przetwórstwem pozwala korygować odchyłki technologiczne we wczesnej fazie testów. Zakład stosuje w procesach ekologiczne tworzywa biodegradowalne i zasila instalacje zieloną energią.

Pełne uruchomienie produkcji seryjnej przesuwa punkt ciężkości na parametry technologiczne wybranej maszyny. Ciśnienie wtrysku, prędkość uplastyczniania, temperatura cylindra oraz czas chłodzenia mocno kształtują jakość powierzchni wyrobu. Precyzyjna kontrola nad wymienionymi zmiennymi radykalnie ogranicza wady wizualne, eliminuje ślady płynięcia i zapobiega niekontrolowanemu paczeniu się detali w trakcie studzenia.

Decydujące filary niezawodnej produkcji seryjnej

Doprowadzenie koncepcji do etapu optymalnie pracującej linii produkcyjnej opiera się na kilku całkowicie nierozerwalnych fundamentach. O stabilności całego procesu najmocniej decydują prawidłowa geometria dopasowana do prawideł wtrysku, perfekcyjna jakość wykonania formy z użyciem obrabiarek CNC, parametry fizykochemiczne polimeru oraz bezwzględne trzymanie się wyznaczonych ustawień wtryskarki. Skrzyżowanie tych wszystkich obszarów pozwala osiągnąć pożądany stan wytwórczy. Setki tysięcy wyprodukowanych kanistrów lub nakrętek posiadają wtedy parametry identyczne z pierwszym wzorcem, który opuścił narzędzie. Zignorowanie chociażby jednego elementu we wczesnej fazie projektowej wywołuje nieregularne odchyłki wymiarowe, prowadzi do braku pełnej szczelności opakowań i błyskawicznie pomnaża straty materiałowe.
